衬氟管道取样阀

在线（单座）取样阀SGV

DN15–DN150/½”–6”

在线（单座）取样阀SGV的多样化材质（过流部件）和皮实的结构设计，使得其可以安全的使用在各种复杂工况。例如强腐蚀性工况，磨蚀性工况，气体工况等。

Product Features/产品特点

•Easy and safe operation/操作简单，使用安全

•No dead space design/无死区设计

•Modular design for optional adapter upgrades

模块化设计便于后续多种适配器的升级更换

•Lockable handwheel/操作手轮可上锁

•Handwheel two-Step Operating（Pull to rotate）to avoid misoperation

操作手轮(先拉出再旋转)的两步操作设计有效避免误操作

•Automatic closing after release the handwheel

松开操作手轮阀门自动关闭

•Bellow seal or Package seal for Options/可选波纹管密封货填料密封

•Flange,clamp and wafer connection design

法兰连接,卡箍链接和对夹连接的阀体设计

Technical Data/技术参数

Versions设计标准

Flanges法兰

F/F结构长度

DIN,ISO ANSI

DIN PN16/40 resp.ANSI 150 lbs/300 lbs DIN EN 558-1 range 1 resp.range 3

and ASME B16.10

Body阀体材质Cast stainless steel 1.4408(A351 CF-8M)316铸件

or 1.4301(A351 CF-8)304

or alloys C-276(哈氏合金）Titanium Gr.2 or Gr.7（钛材）

Spindle阀杆材质1.4404(SS316L)or alloys(see above)Lining内衬材质PFA,PFA-AS(conductive)

Spindle seal unlined only:PTFE-V,PTFE-R（改性PTFE)

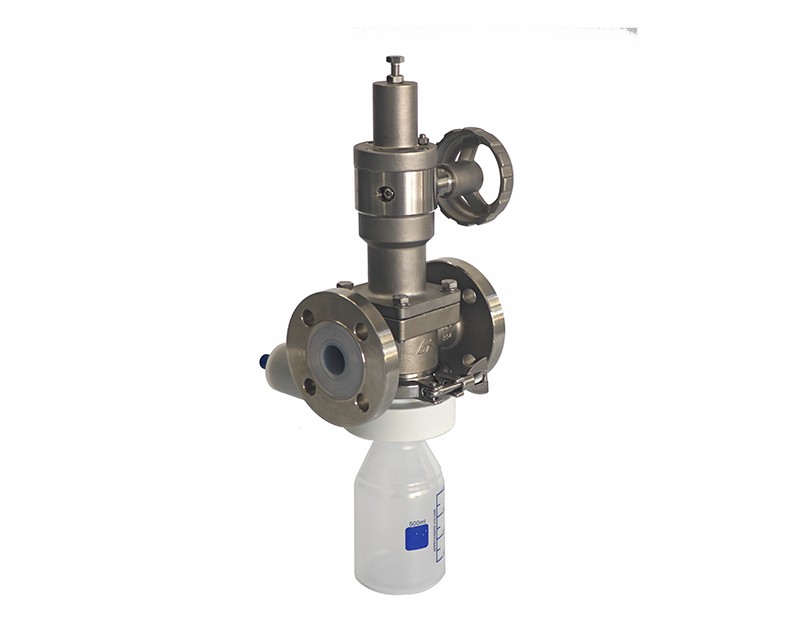

SGV Flanged/1.4301/Handwheel

SGV法兰连接/不锈钢阀体/手轮操作

阀杆密封

Options/可选配置

Stuffing box or bellow stem seal system

填料密封/波纹管密封

•Special spindle seal for liquid media with solids

特殊设计，适用于颗粒工况

•Activated carbon fi/活性炭尾气吸收罐

Higher pressure ratings at request/高温高压工况特殊设计
